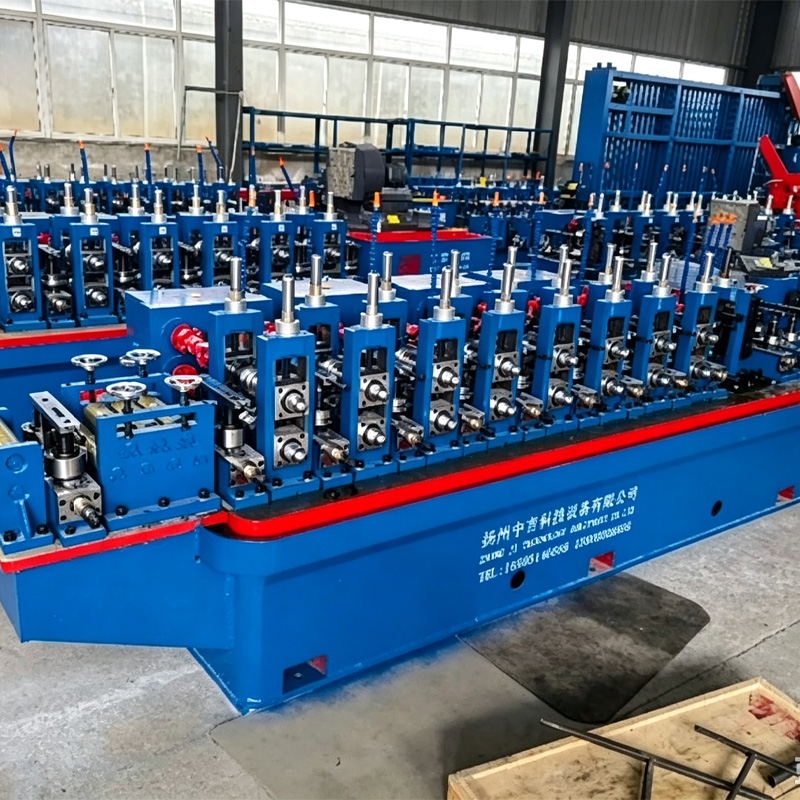

Возможность одновременного производства круглых труб и прямоугольных труб малых размеров, адаптирован для тепличных конструкций и интерьерных декоративных профилей, совместим с различными видами сырья, такими как оцинкованная лента и чёрная отожжённая лента.
Описание
маркер
Технические характеристики
Круглые трубы Ø8–38 мм, прямоугольные трубы 7×7–30×30 мм, 20×40 мм, толщина стенки 0,3–1,5 мм, скорость производства труб 130 м/мин, главный двигатель 37 кВт, занимаемая площадь 33 м × 5 м.
Особенности применения
Возможность одновременного производства круглых труб и прямоугольных труб малых размеров, адаптирован для тепличных конструкций и интерьерных декоративных профилей, совместим с различными видами сырья, такими как оцинкованная лента и чёрная отожжённая лента.
Сценарии использования
Заводы по производству труб для сельскохозяйственных теплиц, заводы по производству декоративных труб, предприятия по выпуску малых труб для стеллажей.
Материалы и исполнение
Уширенное основание станины для повышенной стабильности, комплекты горизонтальных и вертикальных валков с возможностью быстрого демонтажа; доступны два варианта исполнения: стандартное и с увеличенной высотой станины.
Технология производства
Сварка и отжиг станины, прецизионная обработка нескольких групп валков, оснащение механизмом наружного гратоснимателя для удаления наружного грата.
Контроль качества
Помимо базовых испытаний, дополнительно проверяется эффективность удаления грата для обеспечения гладкой наружной поверхности трубы.
Монтаж и установка
Адаптирован под обычный заводской фундамент, может комплектоваться с вертикальным накопителем и разматывателем серии SL для формирования полной производственной линии.
Главный рекламный слоган
Универсальность для круглых и прямоугольных труб, высокорентабельная серийная модель для производства тепличных и декоративных труб.
Отзывы состоявшихся клиентов
Клиенты, производящие сельскохозяйственные трубы, отмечают, что для перехода с круглых труб на прямоугольные требуется лишь замена валков, наладка проста, одно оборудование обслуживает два типа заказов, окупаемость инвестиций в оборудование очень высокая.
Комплектация и цена трубосварочного агрегата ZJ25
Диапазон размеров и толщина стенки изготавливаемых труб:
Круглые трубы: Ø8-38 мм (толщина стенки 0,3-1,5 мм)
Квадратные и прямоугольные трубы: 10×10-30×30 мм / 10×20-20×40 мм (толщина стенки 0,3-0,8 мм)
Скорость изготовления труб: ≤140 м/мин; габариты занимаемой площади: длина × ширина (35 м × 5 м); потребляемая мощность: 100 кВт
| NO. | Наименование оборудования | Примечания | Цена, юань | Примечания |
| 1 | Разматыватель | Двухпозиционный, механическое натяжение, пневматический тормоз | 13000 | |
| 2 | Установка для резки и стыковой сварки | 28000 | ||
| 3 | Клетевой накопитель-петлитель | Габариты длина × высота: 6 × 2,6 м; регулируемый электродвигатель 4 кВт | 31000 | |
| 4 | Основной формовочно-калибровочный узел | Формовочная секция: 7 горизонтальных, 7 вертикальных валков; калибровочная секция: 6 горизонтальных, 6 вертикальных валков.Диаметр оси горизонтального валка Ø40 мм, диаметр оси вертикального валка Ø25 мм.Главный электродвигатель 37 кВт или 45 кВт | 170000 | |
| 5 | Горячая пила для резки труб
Холодная пила для резки труб |
Резка по заданной длине с отслеживанием, с электроприводом и системой управленияПриводной электродвигатель 15 кВт, электродвигатель резки 4 кВт.Высокая точность измерения, без грата, точная длина разрезаемых труб | 75000
138000 |
|
| 6 | Электрический стеллаж для приема труб | Прямые валки длина 9 м, частотно регулируемый электродвигатель 2,2 кВт | 11000 | |
| 7 | Твердотельный высокочастотный генератор 100 кВт | Интегрированная установка с системой управления и водовоздушным охлаждением | 95000 | |
| 8 | Установка для цинкования дуговым напылением | Оборудование для дугового напыления цинка | 9000 | |
| Итого (с НДС 13 %) | 404000 | |||
| Примечания:
1、Холодная пила для резки труб: 138000 юань/шт. 2、Цена не включает стоимость перевозки и пресс форм. Средняя цена одного комплекта форм: 12500 юань/комплект. |
||||
