ZJ20 формует круглые трубы Ø8-32 мм, толщина стенки 0,2-1,2 мм; прямоугольные трубы 10×10-25×25 мм, толщина стенки 0,25-0,8 мм, максимальная скорость 150 м/мин, главный двигатель 65 кВт, занимаемая площадь 33 м × 5 м. Жёсткость станины повышена, валки подвергнуты зеркальной полировке, что значительно снижает образование царапин на оцинкованной ленте.
Описание
маркер
Описание продукции

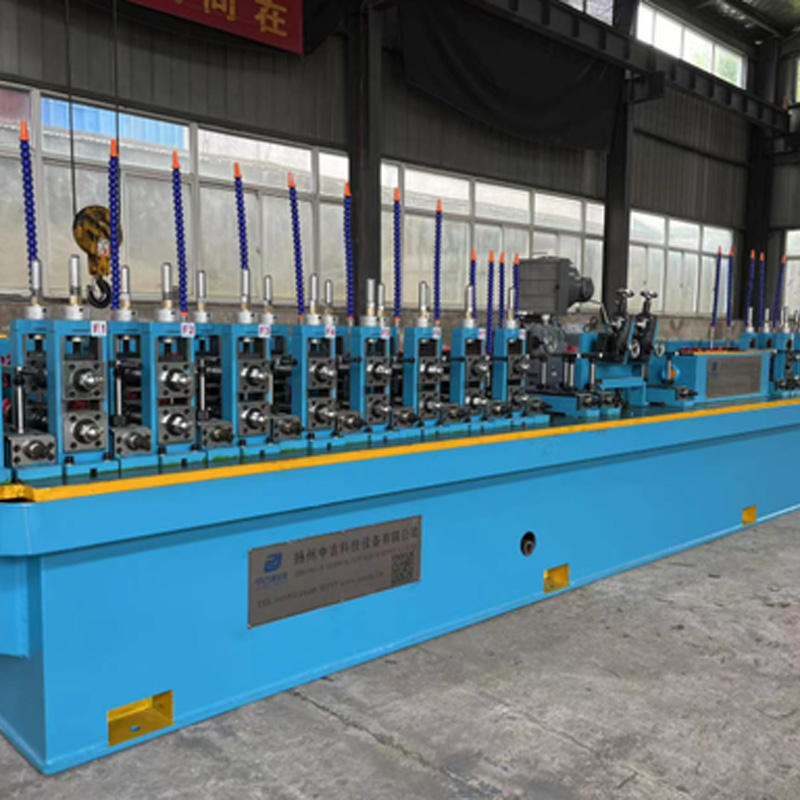

ZJ20 Стан для производства прецизионных тонкостенных сварных труб. Линия для производства труб для сантехнических изделий.
ZJ20 формует круглые трубы Ø8-32 мм, толщина стенки 0,2-1,2 мм; прямоугольные трубы 10×10-25×25 мм, толщина стенки 0,25-0,8 мм, максимальная скорость 150 м/мин, главный двигатель 65 кВт, занимаемая площадь 33 м × 5 м. Жёсткость станины повышена, валки подвергнуты зеркальной полировке, что значительно снижает образование царапин на оцинкованной ленте. Оптимизированный охлаждающий канал обеспечивает быстрое снижение температуры, сварной шов без почернения и окисления.
Подходит для производства полок для ванных комнат, малых ограждений, труб для детских игровых площадок; высокий процент выхода годной продукции после гальванического покрытия. Выпускается в двух вариантах: стандартном и с зеркально-полированными валками по индивидуальному заказу.
При заводской приёмке проводится дополнительная выборочная проверка внешнего вида труб на предмет дефектов в виде царапин. Оборудование работает с низкой вибрацией, частота повседневного технического обслуживания низкая. Может комплектоваться с пневматическим разматывателем, малогабаритным стыкосварочным станком с ножницами и пилой холодной резки.
В стандартную комплектацию всей линии входит полный набор вспомогательного оборудования: гидравлический разматыватель, стыкосварочный станок с ножницами, спиральный петлеобразователь, формовочный стан, высокочастотная сварка, охлаждение и удаление грата, калибровка и правка, отрезка в линии, сбрасыватель труб. Всё оборудование упаковывается с пескоструйной антикоррозионной обработкой, валки и электронные компоненты упаковываются в отдельные деревянные ящики. Условия оплаты: предоплата 30% + промежуточный платёж 40% + окончательный платёж 30%. Гарантия на оборудование — 1 год. Пожизненные поставки оригинальных быстроизнашивающихся запасных частей для валков. Возможен выезд специалистов для шеф-монтажа и пусконаладки. Прилагаются заводские приёмо-сдаточные чертежи для поддержки экологической экспертизы. Цена зависит от модели и комплектации.
